SMD-Bestückung bis 0201 & BGA.
SMD-Bestückung bei München – vom Muster bis zur Serie
Die SMD-Bestückung ist das Herzstück unserer Fertigung. Wir bestücken Leiterplatten ein- und doppelseitig, in starrer oder Starr-Flex-Technologie – bleifrei (RoHS-konform) oder auf Wunsch in verbleiter Technik. Das Spektrum reicht von 0201-Chips bis zu QFPs mit 50 × 50 mm Kantenlänge, dazu BGA, FBGA und µBGA mit einem Pitch bis 0,3 mm.

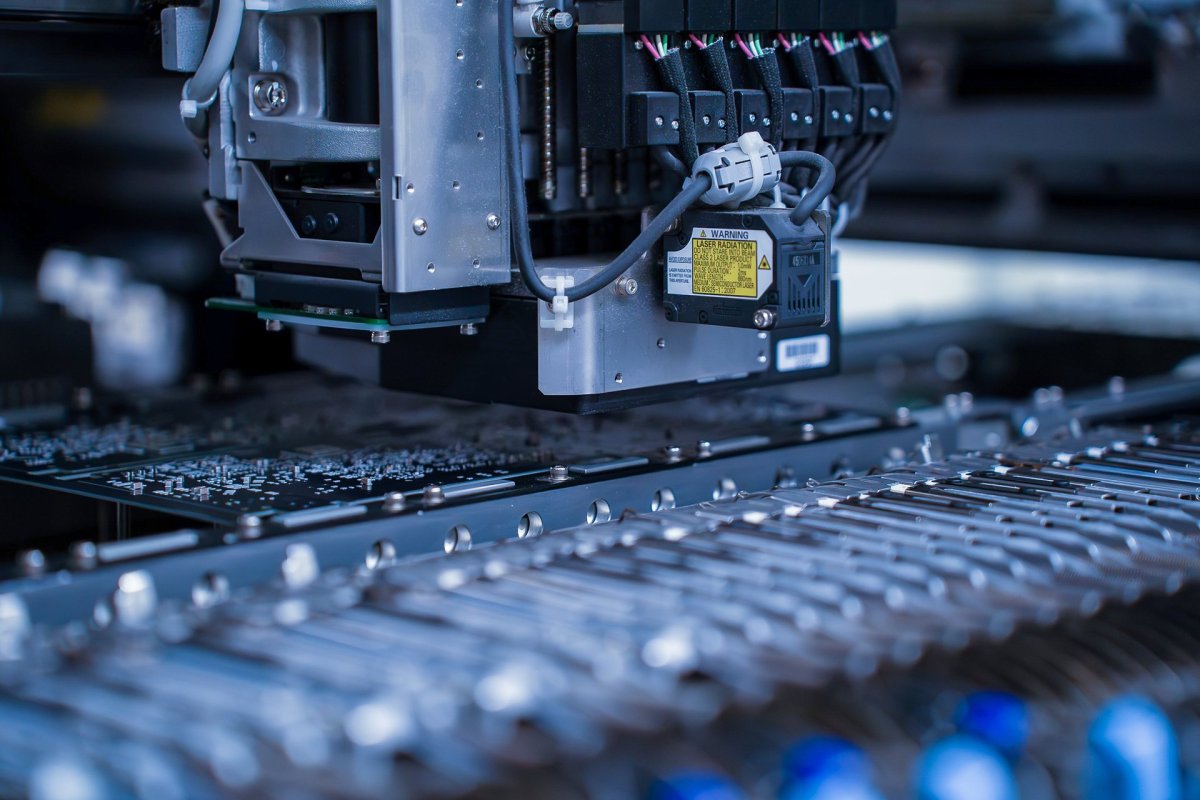

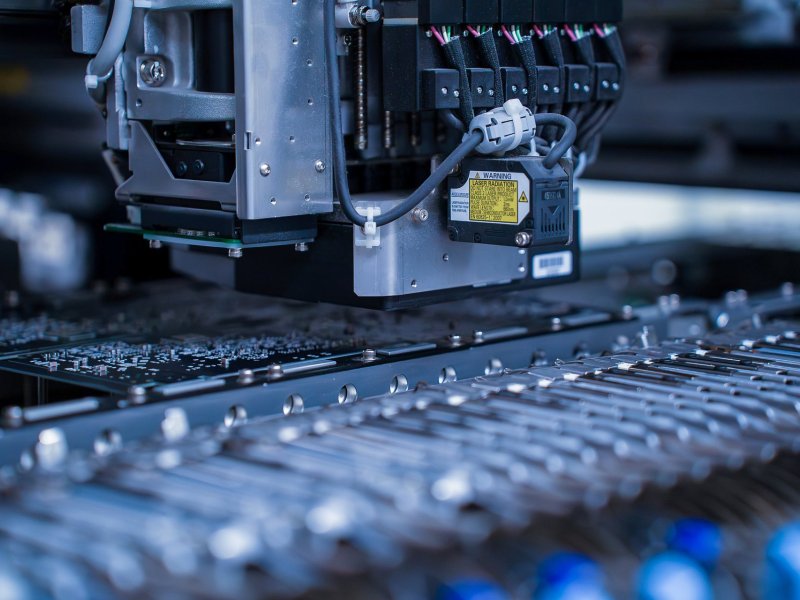

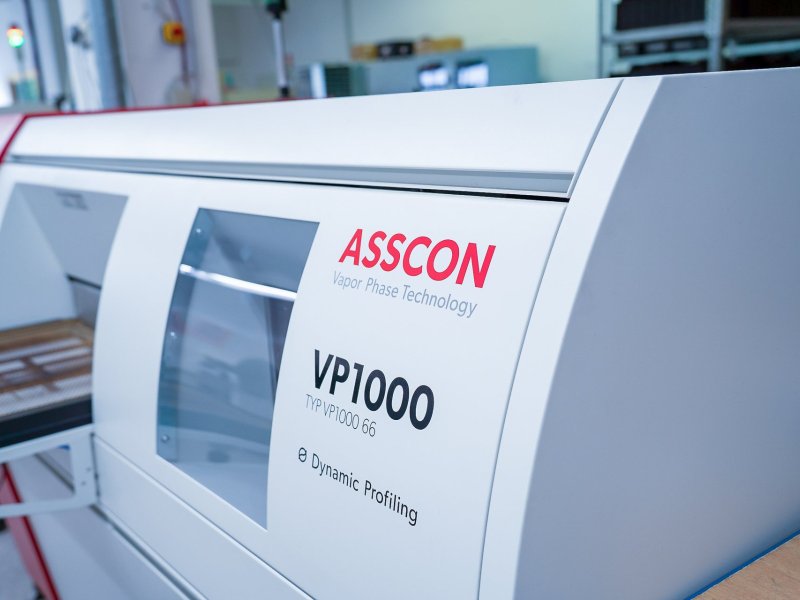

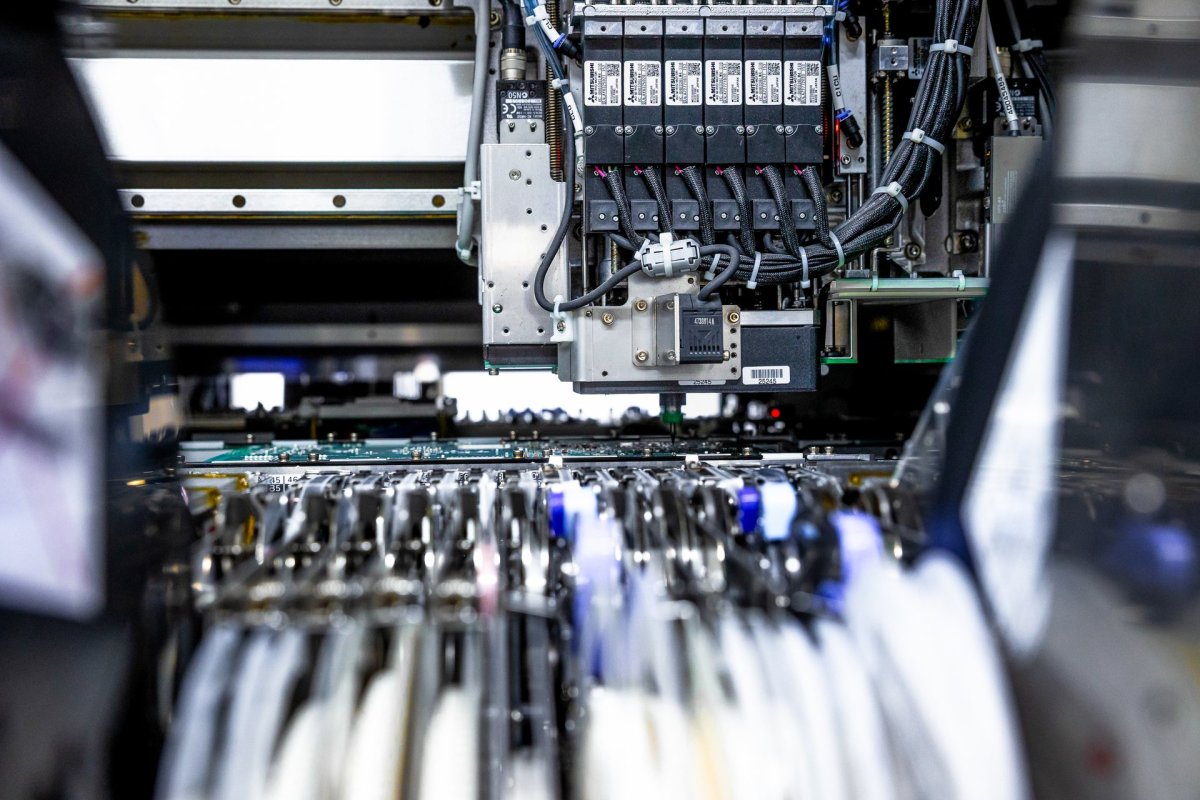

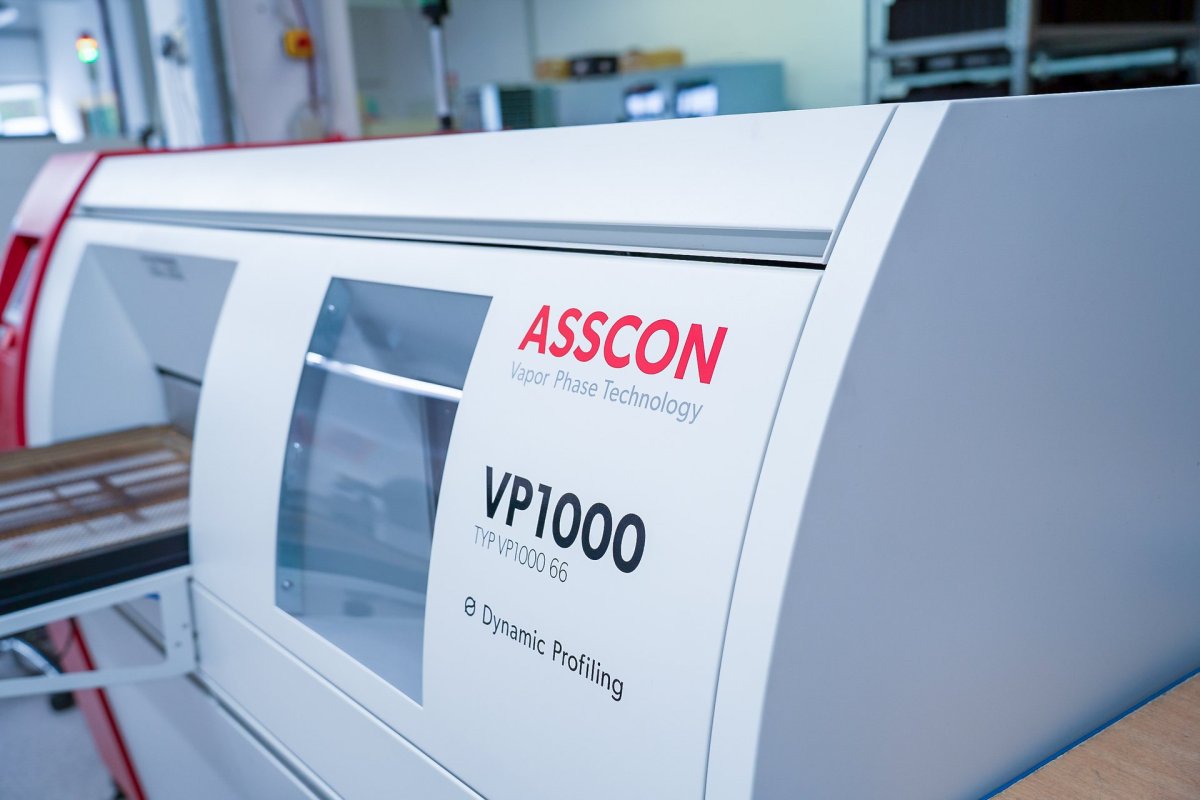

Für jede Baugruppe erstellen wir ein eigenes Lötprofil, um die thermische Belastung so gering wie möglich zu halten. Für anspruchsvolle High-Mix-Baugruppen steht zusätzlich eine Dampfphasen-Lötanlage zur Verfügung.
Ihre Vorteile
Bis 0201 und Fine-Pitch
Bauteile bis 0201, BGA und Fine-Pitch bis 0,3 mm – prozesssicher bestückt.
Kurze Rüstzeiten
Prototypen und Kleinserien ab Losgröße 1 – die Serie läuft anschließend auf denselben Linien.
Reflow oder Dampfphase
Reflowkonvektions- oder Dampfphasenlöten, je nach Baugruppe – mit eigenem Lötprofil.
Kontrolle in jedem Schritt
2D-Pastenkontrolle im Drucker, auf Wunsch SPI zur Druckprozessvalidierung und 3D-AOI (PARMI) für jede Baugruppe.
Technische Eckdaten
| Bauteilspektrum | 0201 bis QFP 50 × 50 mm, BGA, FBGA, µBGA, TSOP, SOIC – Pitch bis 0,3 mm |
|---|---|
| Leiterplatten | ein- und doppelseitig, starr, Starr-Flex, Metallkern (IMS) – max. 510 × 360 mm |
| Löttechnik | Konvektions-Reflow, Dampfphase (Galden 235 °C), bleifrei – auf Wunsch verbleit |

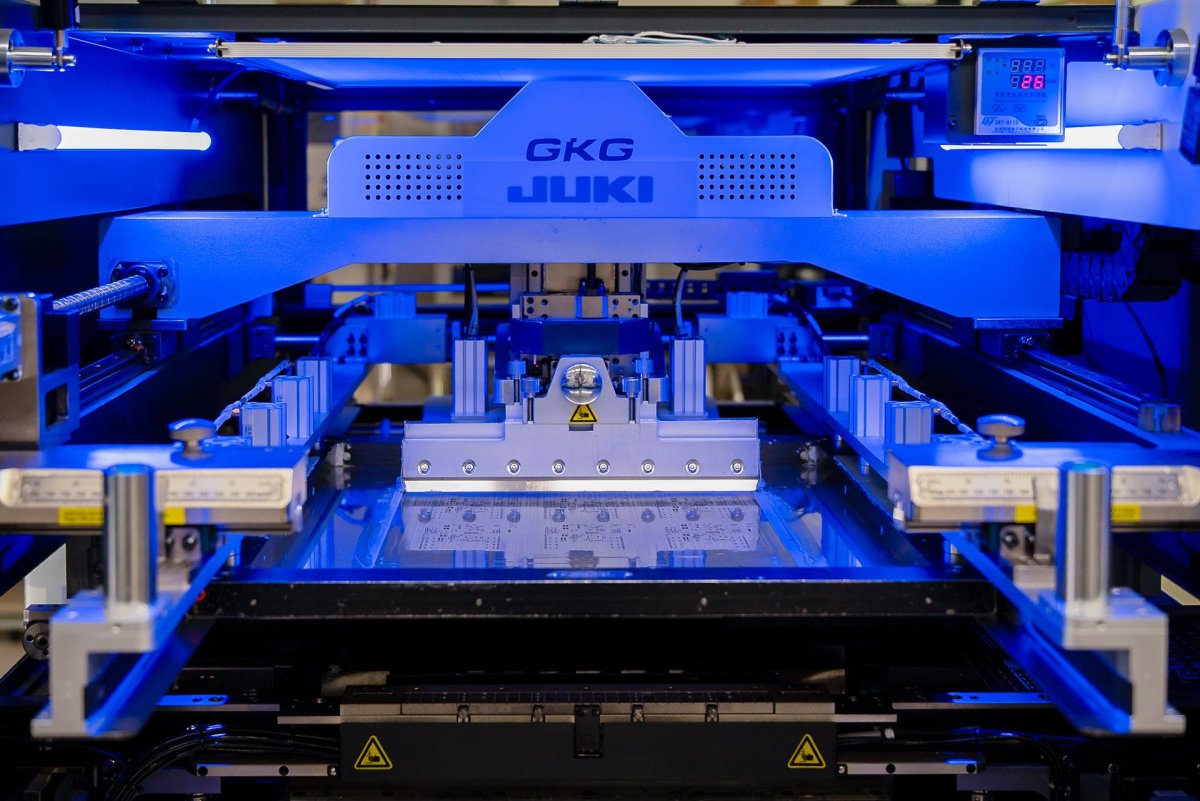

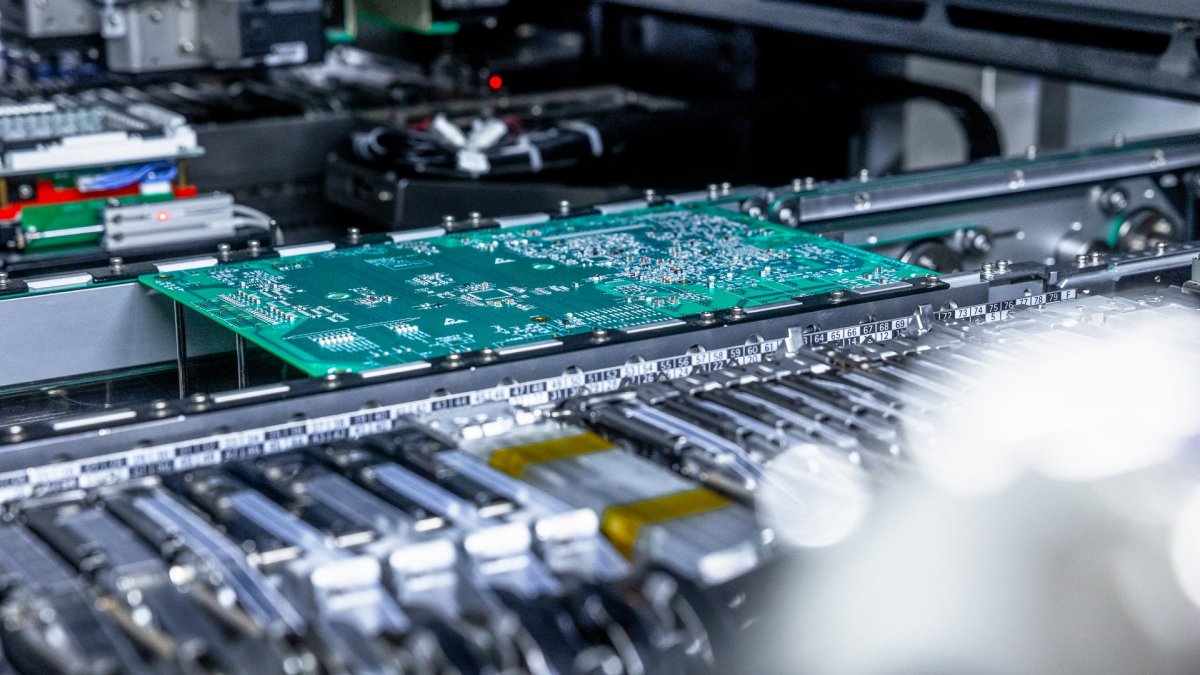

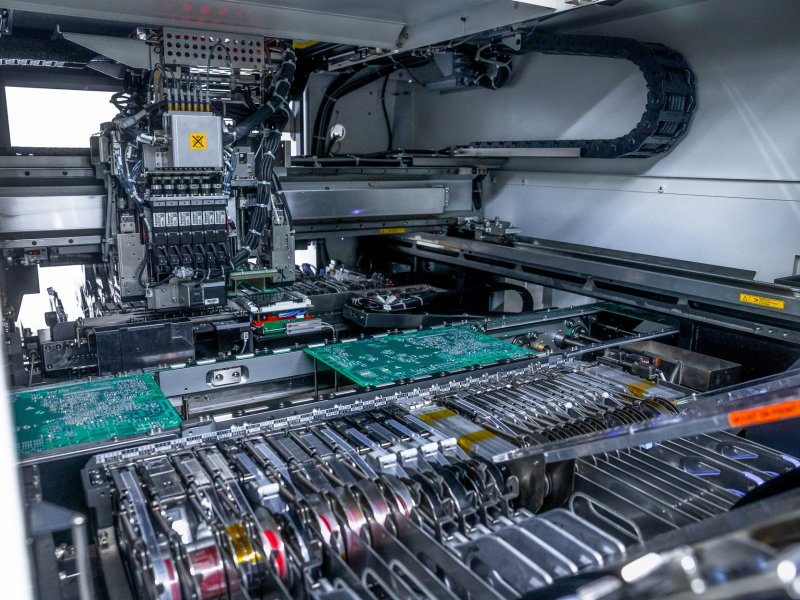

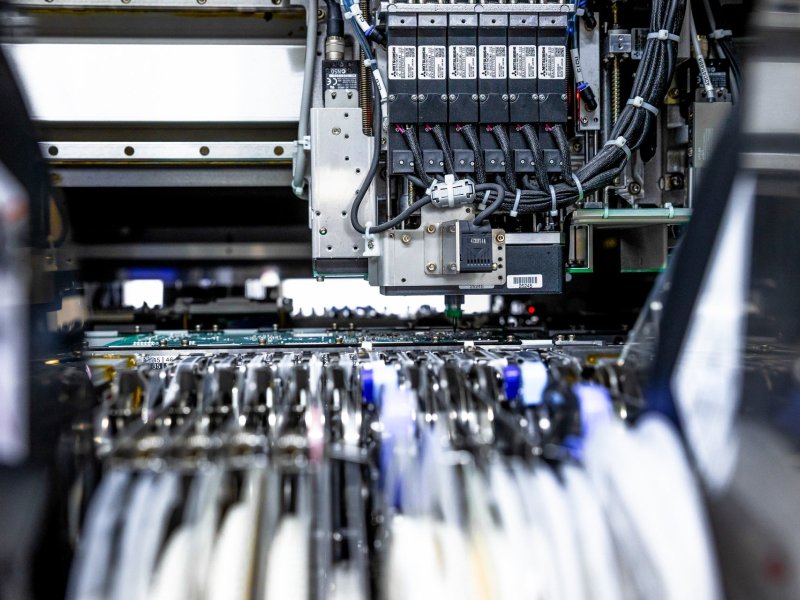

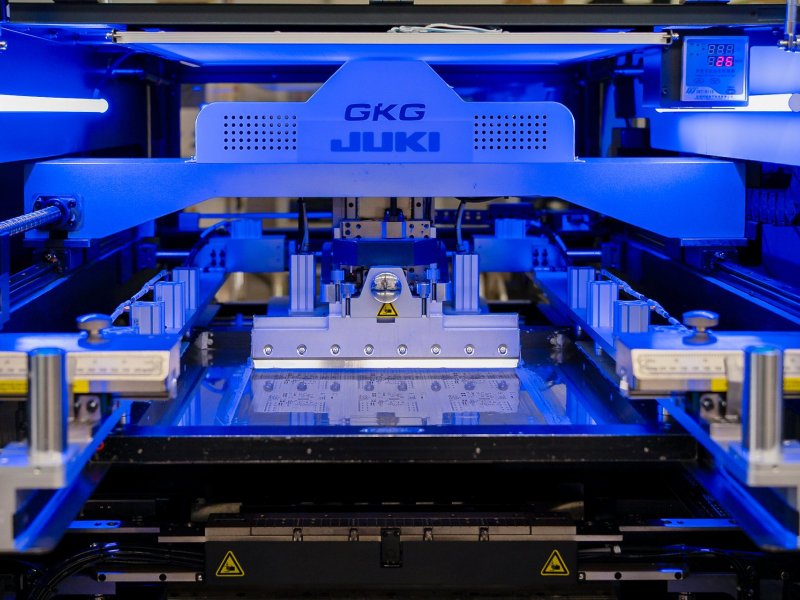

| Linien | 2 SMD-Linien: Pastendrucker DEK Horizon 03i und GKG G-Titan, Bestückungsautomaten JUKI KE-3010AL, KE-3020VAL, KE-2050RL, KE-2060RL |
| Inspektion | 3D-AOI von PARMI für alle Baugruppen, auf Wunsch SPI zur Druckprozessvalidierung |
| Datenformate | Gerber RS-274X, ODB++, Bestückungsdaten (Pick & Place), Stückliste als Excel/CSV |

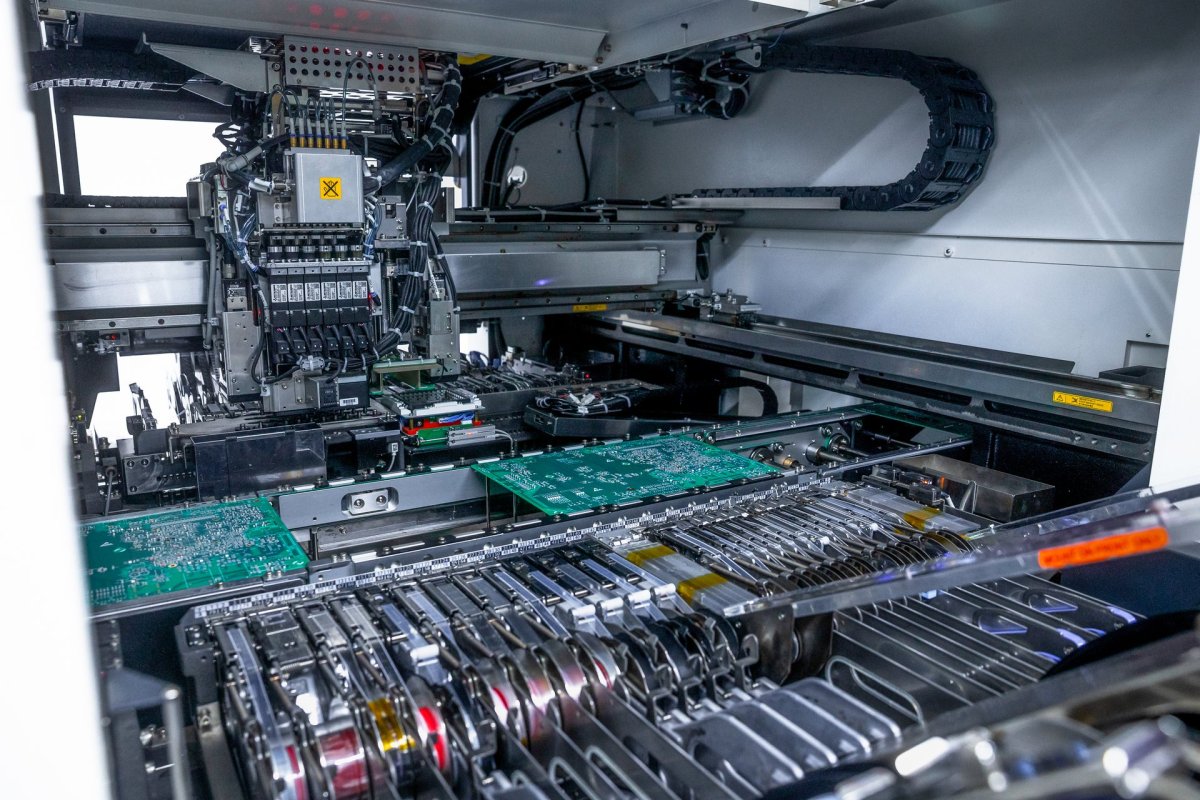

Einblicke in die SMD-Fertigung
Häufige Fragen zur SMD-Bestückung
Chip-Bauteile bis Baugröße 0201 sowie BGA, µBGA und Fine-Pitch-Bauteile bis 0,3 mm Pitch.
Ja, ab Losgröße 1. Kurze Rüstzeiten machen Muster und Kleinserien wirtschaftlich; die Serie läuft anschließend auf denselben Linien.
Ja. Neben der bleifreien Standardfertigung bestücken wir auf Wunsch in verbleiter Technik, zum Beispiel für Bestandsprodukte oder Ausnahmeanwendungen.
